La filtration sous vide est une technique de filtration rapide pour séparer un solide d'un liquide.

Explications

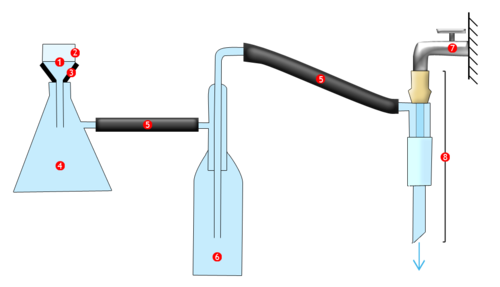

Schéma du montage de filtration sous vide

L'eau en s'écoulant dans la trompe à eau aspire l'air contenu dans le flacon laveur et dans la fiole à vide. Ainsi il y a une différence de pression entre l'extérieur et l'intérieur des fioles : le contenu de l'entonnoir Büchner est aspiré vers la fiole à vide. Le filtre posé dans le fond de l'entonnoir Büchner sépare le solide du liquide.

Le solide (résidu de filtration), qui reste dans le haut de l'entonnoir Büchner, est alors récupéré plus efficacement : il est bien plus sec que lors d'une filtration simple.

Le joint conique permet d'assurer l'étanchéité du montage, en empêchant le passage de l'air entre l'entonnoir buchner et la fiole à vide. Il maintient le vide dans le montage et permet aussi d'éviter des contraintes physiques (verre contre verre).

Annotations du schéma

  1. Filtre
  2. Entonnoir Büchner
  3. Joint conique
  4. Fiole à vide
  5. Tuyau à air
  6. Flacon laveur
  7. Robinet
  8. Trompe à eau

Utilisations

La filtration est une opération unitaire fréquente autant en laboratoire qu'en production. Ce montage, adapté au travail de laboratoire, est fréquemment utilisé pour isoler le produit de synthèse d'une réaction quand ce produit est un solide en suspension. Le produit de synthèse est alors récupéré plus rapidement, et le solide est plus sec que dans le cas d'une filtration simple. Outre le fait d'isoler un solide, la filtration est aussi une étape de purification : les impuretés solubles dans le solvant sont éliminées dans le filtrat (liquide).

Ce montage est aussi utilisé pour purifier un liquide. Quand le produit synthétisé est filtré, les insolubles (catalyseurs, impuretés, sous-produits de réaction, sels... ) sont retenus sur le filtre. Dans ce cas, la filtration sous vide est aussi plus efficace qu'une filtration simple : il y a plus de liquide récupéré, et le rendement est par conséquent meilleur.

Aspects pratiques

Il est fréquemment indispensable de maintenir la fiole à vide et , accessoirement, le flacon laveur. En effet, la rigidité des tuyaux à vide et la différence de hauteur entre les différentes parties du montage (comme visible sur le schéma) rend un tel montage assez instable.

On utilise alors une pince trois doigts pour maintenir la fiole à vide. On place cette pince de façon à ce que deux doigts entourent la partie de la fiole relié au tuyau à vide, le doigt restant étant de l'autre côté.

S'il est aussi indispensable de maintenir le flacon laveur on utilise soit une pince mâchoire, soit une pince trois-doigts, selon le montage et sa stabilité. La pince à utiliser est laissé au jugement du manipulateur.

Avant de fermer le robinet, il est indispensable de "casser le vide" (faire entrer le l'air par un lieu quelconque du montage, en enlevant l'entonnoir par exemple), sinon de l'eau remonte dans le montage depuis la trompe à eau. Le flacon laveur empêche ainsi l'eau de remonter dans la fiole à vide.
